Aplikce z oblasti měření, řízení a zpracování dat

Řízení, měření a vyhodnocování procesu spalování ve fluidním kotli
Měřicí a řídící systém umožňuje plně řídit a vyhodnocovat spalovací proces ve fluidním kotli. Je sestaven z autonomních regulátorů průtoků plynu a vzduchů (více přívodních cest), které řídí spalovací proces. Parametry těchto regulátorů jsou nastavovány prostřednictvím hlavního řídícího systému (programové vybavení na PC - viz obrázek), který zpracovává údaje čidel, regulátorů a příp. reaguje na změnu zadání řídících parametrů z konzole operátora.

V průběhu procesu spalování je měřen a zaznamenáván časový průhěh teplotního profilu ve vybraných místech kotle a všechna potřebná data fyzikálních veličin, hodnot nastavení ovladacích prvků a pomocných veličin poloh akčních členů. Všechny tyto údaje slouží k vyhodnocení korelací parametrů popisujících spalovácí proces.

Jelikož se jedná o experimentální zařízení, je systém navržen tak, aby bylo možné jej snadno rekonfigurovat dle potřeb výzkumného týmu. Modulárnost programového vybavení umožňuje do značné míry modifikovat průbeh řízení procesu, měnit měřící a řídící komponenty, jejich typ a počet dle charakteru řešeného výzkumného úkolu.

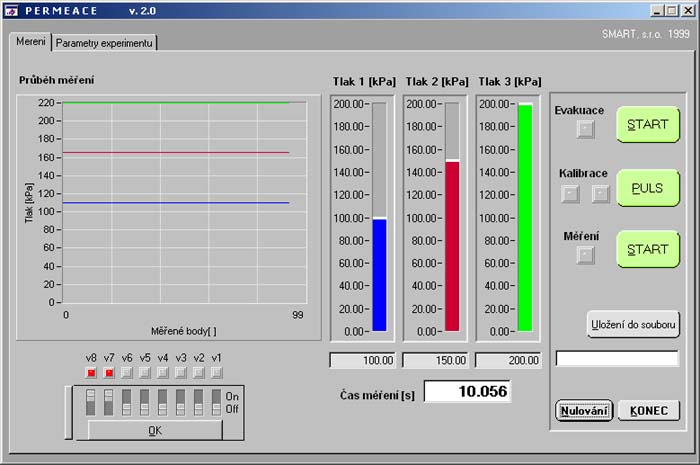

Řízení dynamické permeační aparatury
Program slouží k řízení dynamické permeační aparatury (transport plynu porézním prostředím způsobený gradientem tlaku). Zároveň umožňuje získávat experimentální údaje, které ukládá v paměti počítače. Snímá hodnoty tlaku (3 nezávislé kanály) v závislosti na čase, které ukládá v minimálním časovém intervalu 1 ms.
Umožňuje změnu rozsahu tlakových snímačů pomocí vnějších kalibračních údajů. Nastavováním různých kombinací stavů uzavíracích elektromagnetických ventilů, které řídí plynové cesty a práci vývěvy, lze modifikovat průběh experimentu.



Řízení aparatury pro měření Ramanových spekter

Program umožňuje řídit měřicí aparaturu dle uživatelem nastavených parametrů a sbírat data reprezentující Ramanovy spektra.
Uživatel může modifikovat parametry pro automatický běh experimentu (krok, rozsah a počateční hodnotu vlnového čísla, časování, počet měrících cyklů, směr proměřování spektra, ...) nebo může posuv na ose vlnového čísla řídit ručně.
Snímaná data jsou zapisována do souboru pro další zpracování specializovanými programy.





Sběr dat z kultivačních boxů Sanyo

Program je určen pro sběr a vizualizaci dat z kultivačních boxů SANYO xxxx.
Komunikace mezi PC a boxy (max. 5 současně připojených boxů) probíhá přes rozhraní RS485 po 2-drátovém vedení.
Program zaznamenává měřené veličiny: teplotu, vlhkost a osvit v závislosti na čase. Čas je zaznamenáván jako absolutní, t.j rok, měsíc, den, hodinu, minutu a sekundu měření daného bodu ale může být vyjadřován i jako relativní, tj. čas od zahájení experimentu.






Výpočet parametrů roletových pohonů
Tento "prográmek" umožňuje na základě vstupních parametrů rolety (šířka, výška, typ materiálu, ...) vypočítat potřebný kroutící moment a tím usnadnit výběr patřičného pohonu rolety.



(c) SMART - Systémy měřicí a řídicí techniky, spol.s r.o.Poslední aktualizace: 11/08/2015
